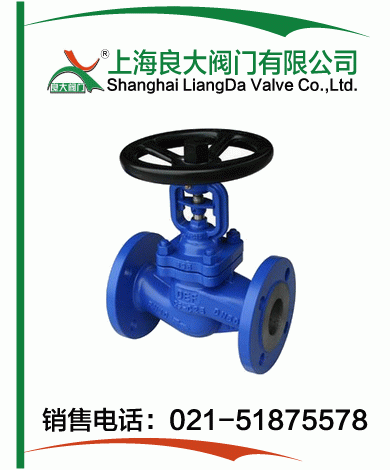

产品名称： | 德标波纹管截止阀 | |||||
| 型号： | WJ41H | ||||||
| 口径： | DN15-400 | ||||||
| 压力： | 1.6-16.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【德标波纹管截止阀】 | |||||||
德标波纹管截止阀详细介绍
德标波纹管截止阀产品概述：
德标波纹管截止阀结构特点：
德标波纹管截止阀设计制造：

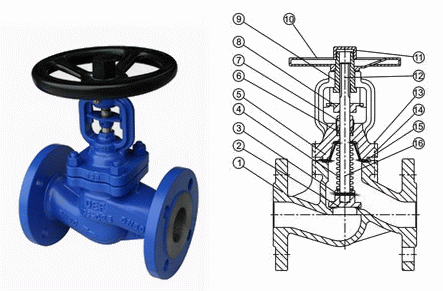

德标波纹管截止阀主要零部件材质：
序号 |
名称 |
材质 |
序号 |
名称 |
材质 |
1 |
阀体 |
GS-C25 |
10 |
填料 |
石墨 |
2 |
阀瓣 |
A105 |
11 |
填料压盖 |
A276 410 |
3 |
销 |
304 |
12 |
定位片 |
SS410 |
4 |
焊接环 |
304 |
13 |
定位销 |
A276 410 |
5 |
波纹管 |
304 |
14 |
加油嘴 |
铜合金 |
6 |
阀杠 |
2Cr13 |
15 |
阀杆螺母 |
QT400-15 |
7 |
垫片 |
304+柔性石墨 |
16 |
锁螺母 |
1025 |
8 |
波纹管罩 |
304 |
17 |
手轮 |
QT400-18 |
9 |
螺栓 |
A193 B7 |
18 |
阀盖 |
GS-C25 |
德标波纹管截止阀性能规范：
公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
1.6 |
2.4 |
1.76 |
≤350℃
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
德标波纹管截止阀零件材料：
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
WCB |
WCB |
WCB |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
STL |
PTFE |
|||||
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
STL |
PTFE |
|||||
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
STL |
PTFE |
|||||
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
STL |
PTFE |
|||||
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
STL |
PTFE |

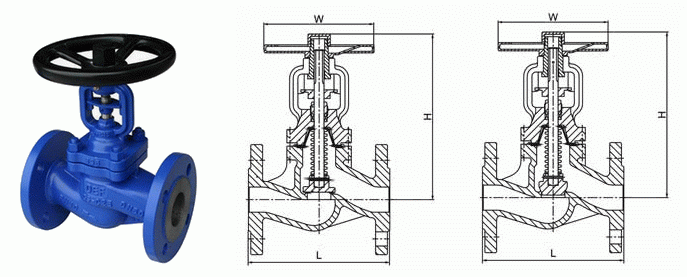

德标波纹管截止阀外形结构：
型号 |
WJ41-16 |
|||||||||||||
压力等级 |
PN16 |
|||||||||||||
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
重量(Kg) |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
41 |
54 |
90 |
160 |
260 |
410 |
型号 |
WJ41-25 |
|||||||||||||
压力等级 |
PN25 |
|||||||||||||
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
重量(Kg) |
4 |
4.5 |
5 |
7 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
型号 |
WJ41-40 |
|||||||||||||
压力等级 |
PN40 |
|||||||||||||
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
重量(Kg) |
4 |
4.5 |
5 |
8 |
10 |
13.5 |
20 |
25 |
45 |
60 |
98 |
171 |
340 |
580 |
