当前位置：首页 >> 闸阀
>> 德标闸阀 >> F5德标法兰闸阀 | F5德标法兰闸阀 |
 |
产品名称： | F5德标法兰闸阀 | |||||
| 型号： | F5 | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【F5德标法兰闸阀】 | |||||||
F5德标法兰闸阀详细介绍
F5德标法兰闸阀产品概述：
F5德标法兰闸阀系列适用于压力PN1.6~6.4MPa，工作温度 -29~425℃（碳钢）及 -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，德标法兰闸阀广泛用于化工、火力、发电厂等油品、水、蒸气管道上。
F5德标法兰闸阀标准规范：
结构形式 |
BB-BG-OS＆Y |
驱动方式 |
手动 Hand-operated |
电动 Electric-actuated |
|
设计标准 |
DIN3352 |
结构长度 |
DIN3202 |
连接法兰 |
DIN2543-2547 |
试验和检验 |
DIN3230 |
F5德标法兰闸阀性能规范：
公称压力（MPa） |
壳体实验压力（MPa） |
密封试验压力（MPa） |
适用温度（℃） |
使用介质 |
1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
||
6.4 |
9.6 |
7.04 |
F5德标法兰闸阀零件材料：
壳体 |
GS-C25 |
1.4308 |
||||||||||||||
阀瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
||||||||||||
阀杆 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
|||||||||||
阀瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
|||||
阀座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
|||||
壳体 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
阀瓣 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
阀杆 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
阀瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
|||||||
阀座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
|||||||

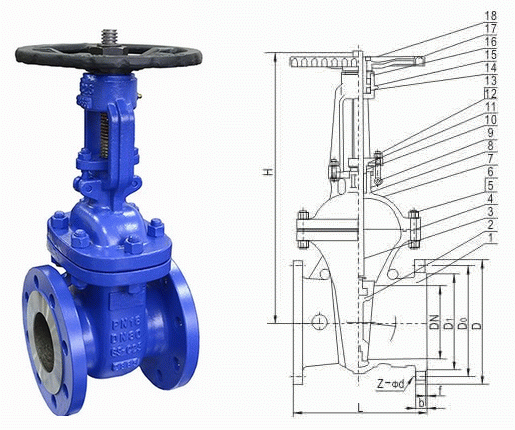

F5德标法兰闸阀外形结构图：
F5德标法兰闸阀连接尺寸：
压力等级 (MPa) |
PN1.6MPa |
||||||||||||||
口径 |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
417 |
452 |
530 |
607 |
720 |
790 |
885 |
1014 |
1190 |
1350 |
1460 |
1630 |
1800 |
2200 |
|
W |
200 |
280 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
600 |
650 |
700 |
800 |
|
重量(Kg) |
16 |
25 |
30 |
55 |
75 |
98 |
150 |
245 |
353 |
490 |
750 |
985 |
1063 |
1390 |
|
压力等级 (MPa) |
PN2.5MPa |
||||||||||||||
口径 |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
417 |
452 |
530 |
607 |
720 |
790 |
885 |
1014 |
1190 |
1350 |
1460 |
1630 |
1800 |
2200 |
|
W |
200 |
280 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
600 |
650 |
700 |
800 |
|
重量(Kg) |
16 |
31 |
43 |
58 |
82 |
103 |
180 |
265 |
385 |
547 |
835 |
1050 |
1130 |
1500 |
|
压力等级 (MPa) |
PN4.0MPa |
||||||||||||||
口径 |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
250 |
290 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
|
H |
404 |
456 |
604 |
607 |
720 |
780 |
875 |
1260 |
1480 |
1605 |
1788 |
1956 |
2168 |
2601 |
|
W |
200 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
500 |
600 |
650 |
700 |
700 |
800 |
|
重量(Kg) |
18 |
32 |
47 |
60 |
95 |
130 |
220 |
290 |
490 |
760 |
900 |
1250 |
1450 |
1700 |
|
压力等级 (MPa) |
PN6.4MPa |
||||||||||||||
口径 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
250 |
290 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
|
H |
404 |
456 |
604 |
607 |
720 |
780 |
875 |
1260 |
1480 |
1605 |
1788 |
1956 |
2168 |
2601 |
|
W |
200 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
500 |
600 |
650 |
700 |
700 |
800 |
|
重量(Kg) |
20 |
35 |
52 |
66 |
103 |
140 |
230 |
300 |
510 |
780 |
940 |
1300 |
1600 |
1850 |
|
