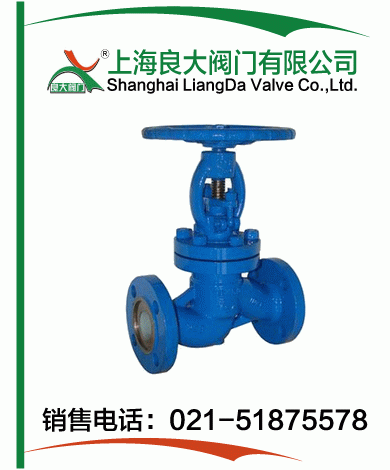

陶瓷截止阀
| 陶瓷截止阀 |
 |
产品名称： | 陶瓷截止阀 | |||||
| 型号： | J41TC | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【陶瓷截止阀】 | |||||||
陶瓷截止阀详细介绍
陶瓷截止阀产品概述：
J41TC陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷截止阀的构造与普通截止阀无异，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。一般只适用于全开和全关，不允许作调节和节流。由于其阀座和阀辩系采用结构陶瓷制品，其精确度和耐磨性不受冷热膨胀系数影响，在恶劣环境和流体之下，更有良好的操作性和使用寿命。陶瓷截止阀应用规范：
设计与制造 |
GB/T 12235 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
法兰尺寸 |
JB79.1 |
|
检验与试验 |
GB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
Gb/T 12230 |
|
标志 |
Gb/T 12220 |
|
供货 |
JG/T7928 |
|
陶瓷截止阀零件材料：

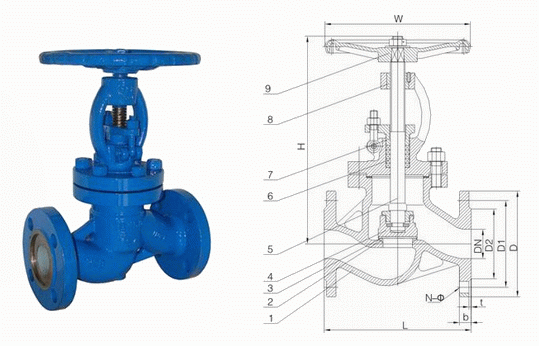

陶瓷截止阀外形结构图：
陶瓷截止阀连接尺寸：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
6 |
填料 |
柔性石墨 |
2 |
阀座 |
结构陶瓷 |
7 |
填料压盖 |
WCB |
3 |
密封圈 |
结构陶瓷 |
8 |
螺母 |
黄铜 |
4 |
阀辨 |
A105N |
9 |
手轮 |
Qt400 |
5 |
阀杆 |
2Cr13 |
10 |
|
|
陶瓷截止阀外形结构图：
陶瓷截止阀连接尺寸：
DN |
PN(Mpa) |
尺寸 |
||||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||
15 |
1.0 |
130 |
95 |
65 |
45 |
16 |
4-M12 |
218 |
20 |
150 |
105 |
75 |
55 |
16 |
4-M12 |
258 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-M12 |
275 |
|
32 |
160 |
135 |
100 |
78 |
18 |
4-M16 |
280 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-M16 |
310 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-M16 |
320 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-M16 |
325 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-M16 |
355 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-M20 |
415 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-M22 |
460 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-M22 |
510 |
|
200 |
600 |
3600 |
310 |
278 |
34 |
8-M2212 |
568 |
|
