产品名称： | 旋启式陶瓷止回阀 | |||||
| 型号： | H44TC | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【旋启式陶瓷止回阀】 | |||||||
旋启式陶瓷止回阀详细介绍
旋启式陶瓷止回阀产品概述：
H44TC旋启式陶瓷止回阀又称陶瓷单向阀或陶瓷逆止阀，其作用是防止管路中的介质倒流，一般适用于含有固体颗粒的磨损性和冲刷性比较强的介质。旋启式陶瓷止回阀的阀瓣和阀座及流体通道均内衬高性能增韧结构陶瓷材料，具有极好的耐磨损和耐冲刷性能。在管道中可任意角度安装。旋启式陶瓷止回阀标准规范：
设计与制造 |
GB/T 12224 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
法兰尺寸 |
JB/T79.1 |
|
检验与试验 |
JB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
Gb/T 12230 |
|
标志 |
Gb/T 12220 |
|
供货 |
Jb/T 7928 |
|
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
2 |
阀座 |
结构陶瓷 |
3 |
主体 |
WCB |
4 |
阀板 |
WCB+结构陶瓷 |
5 |
摇杆 |
WCB |
6 |
螺母 |
25 |
7 |
阀盖 |
WCB |
8 |
流道 |
结构陶瓷 |

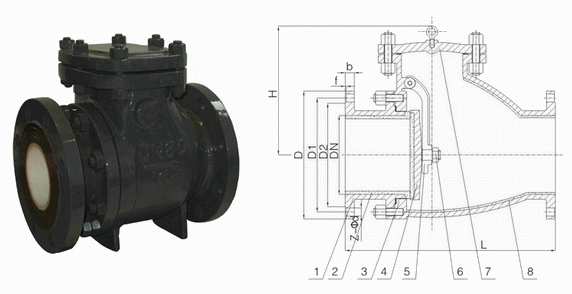

旋启式陶瓷止回阀外形结构图：
旋启式陶瓷止回阀连接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
Z-Φd |
100 |
1.0 |
292 |
220 |
180 |
156 |
22 |
270 |
8-Φ18 |
125 |
330 |
250 |
210 |
184 |
22 |
280 |
8-Φ18 |
|
150 |
356 |
285 |
240 |
211 |
24 |
290 |
8-Φ22 |
|
200 |
495 |
340 |
295 |
266 |
24 |
345 |
8-Φ22 |
|
250 |
622 |
395 |
350 |
319 |
26 |
412 |
12-Φ22 |
|
300 |
698 |
445 |
400 |
370 |
26 |
468 |
12-Φ22 |
|
350 |
787 |
505 |
460 |
429 |
26 |
524 |
16-Φ22 |
|
400 |
914 |
565 |
515 |
480 |
26 |
570 |
16-Φ26 |
|
100 |
1.6 |
292 |
220 |
180 |
156 |
22 |
270 |
8-Φ18 |
125 |
330 |
250 |
210 |
184 |
22 |
280 |
8-Φ18 |
|
150 |
356 |
285 |
240 |
211 |
24 |
290 |
8-Φ22 |
|
200 |
495 |
340 |
295 |
266 |
24 |
345 |
12-Φ22 |
|
250 |
622 |
405 |
355 |
319 |
26 |
412 |
12-Φ26 |
|
300 |
698 |
460 |
410 |
370 |
28 |
468 |
12-Φ26 |
|
350 |
787 |
520 |
470 |
429 |
30 |
524 |
16-Φ26 |
|
400 |
914 |
580 |
525 |
480 |
32 |
524 |
16-Φ30 |
