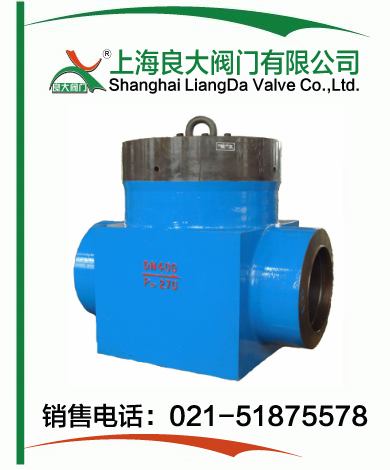

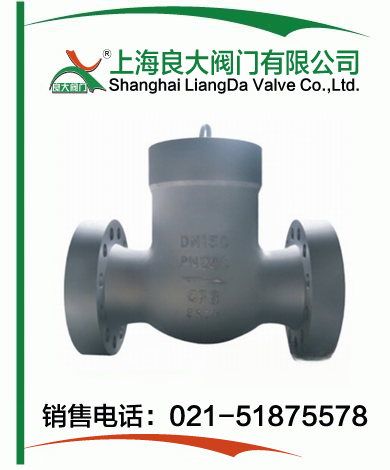

高压止回阀
高压止回阀 |
产品名称: | 高压止回阀 | ||||||
型号: | H44H/Y | ||||||
口径: | DN15-400 | ||||||
压力: | PN1.6-32.0MPa | ||||||
材质: | 碳钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
您正在浏览:【高压止回阀】 |
高压止回阀详细介绍
高压止回阀产品概述:
高压止回阀是一种由阀体、阀座、阀瓣、摇杆、密封环及阀盖等零件组成的阀瓣通过摇杆绕体腔内阀轴作旋转运动的高温高压自密封式止回阀,其一般应用于火力发电厂高温高压介质及流速和压力较平稳的大口径管道系统中。该阀依靠介质的流动开关阀瓣,使介质单方向流动,防止介质倒流,阀瓣在介质流动推力的作用下旋转开启,在没有介质流动的情况下,阀瓣通常紧靠阀座形成密封,本产品启闭速度快,压力高,口径大,介质流通顺利,流体阻力小。
高压止回阀产品优点:高压止回阀中腔采用压力自紧密封结构,自压密封前,先旋紧3个螺母,使螺柱带动压紧环上升,在压紧环与止推环之间及阀体与止推环之间产生预紧力,形成阀盖密封的预紧比压,使阀门压力较低时也能密封。当介质压力上升时,压紧环受介质压力作用向上移动,阀盖密封的密封比压随压力的增加而逐渐增大,止推环的锥面角度为30°,压紧环的锥面角度为31°,二者密封面为线接触。

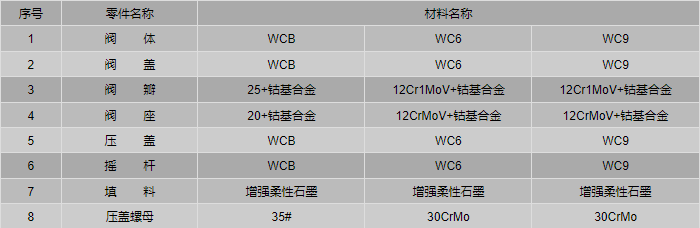

高压止回阀零件材料:

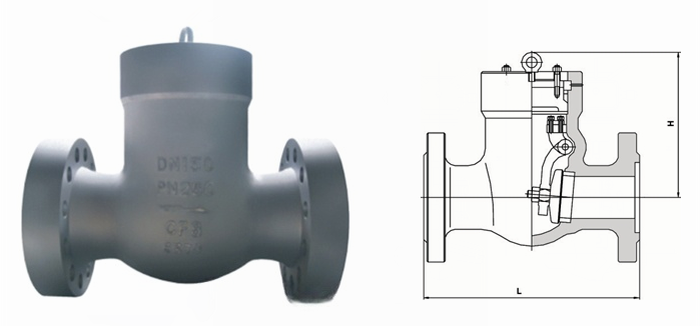

高压止回阀外形结构图:

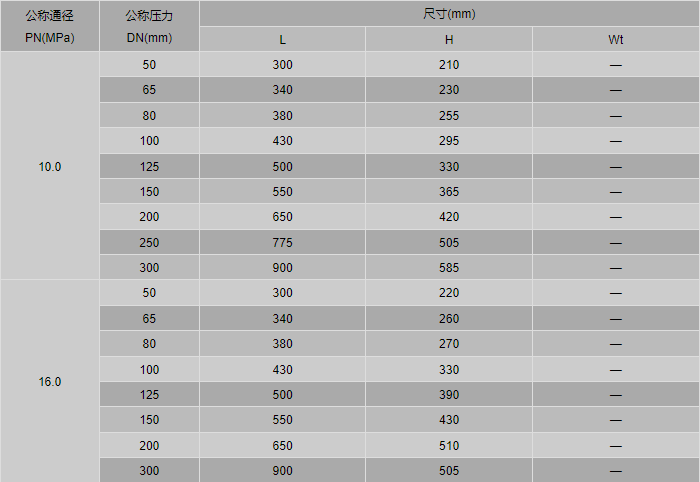

高压止回阀外形尺寸表:

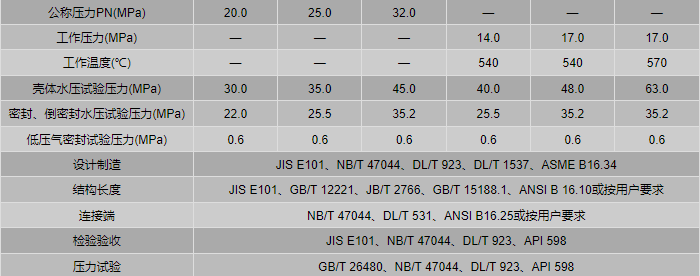

高压止回阀订货参数:
尊敬的客户!如果您需要订购我公司电站阀系列产品,咨询时请说明公称通径、公称压力、材质、使用介质、工作温度、法兰执行标准及密封面形式等,我公司可按客户需求承接定制,本产品有国标和美标磅级两种。
