电站止回阀
| 水压试验堵阀 |
 |
产品名称： | 水压试验堵阀 | |||||
| 型号： | SD61H | ||||||
| 口径： | DN50-800 | ||||||
| 压力： | PN1.6-75.0MPa | ||||||
| 材质： | 碳钢、锻钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【水压试验堵阀】 | |||||||
水压试验堵阀详细介绍
水压试验堵阀产品概述：
水压试验堵阀由阀体、阀盖、密封环、四开环、堵板、支撑板、预紧螺钉和导流管等组成，其具体结构组成与工作状态有关。管道试验状态时，支撑板和堵板安装在阀门内部，拧紧预紧螺钉，使堵板密封面间产生一定的初始密封比压，阻挡介质流向出口侧，介质压力使堵板与阀体密封面之间产生足够的密封比压，不论管道试验介质压力高低，均可保证密封，满足对支撑板一侧管道进行试验。待试验结束，去除堵板，安装导流管和阀盖等，此时阀门如同一段管道。再次试验时，仍换为堵板。堵板密封面材料可采用不锈钢、硬质合金或O形圈，中腔密封环可采用增强柔性石墨或金属密封环的内压自密封结构。
水压试验堵阀是一种由堵板和导流套可互换的既可用于水压试验又可作为管道使用的双功能装置。其通常安装在主蒸汽管道过热器出口、再热器入口及再热器出口的蒸汽管道上，作为锅炉机组整体水压试验的隔离装置，确保汽轮机的安全。水压试验后，堵阀留在管道上作为通道继续使用，消除了涡流、扩容的影响，阻力小，下次再需进行水压试验时则取出导流套，重新装入堵板和支板等内件即可。本产品采用对焊连接，阀体两端加工成U型坡口与配管直接焊接，中腔采用压力自紧密封结构，压力越高，密封性能越好，所有内件均从顶部装入，无须切割阀体，维修维护方便。
水压试验堵阀零件材料：

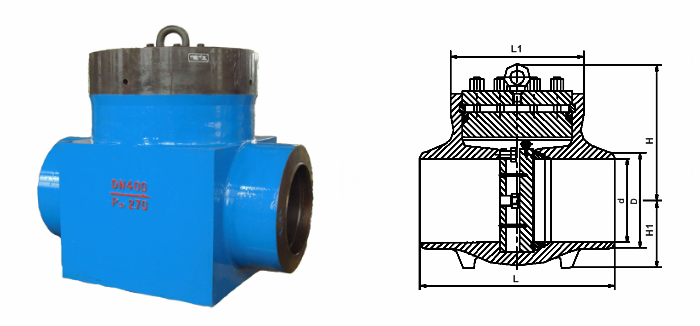

水压试验堵阀外形结构图：
水压试验堵阀外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【水压试验堵阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
