德标安全阀
德标安全阀 |
产品名称: | 德标安全阀 | ||||||
型号: | 900系列 | ||||||
口径: | DN15-300 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【德标安全阀】 |
德标安全阀详细介绍
德标安全阀产品概述 :
900系列德标安全阀主要用于石油、天然气、化工、电力、城市燃气等领域,作为超压保护装置,具有动作精度高,重复性好,回座准确,操作维护方便。德标安全阀主要用于≤300℃的电站锅炉及蒸汽管路上。作为超压保护装置,当管道内压力超过允许值时,阀门自动开启,继而全量排放,当压力降至规定值时,阀门自动关闭,保证设备和管道的安全运行。
德标安全阀选用方法:
1、根据计算确定安全阀公称直径,必须使安全阀的排放能力≥压力容器的安全泄放量;
2、根据压力容器的设计压力和设计温度确定安全阀的压力等级;
3、对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的形式;
4、对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手安全阀;
5、当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀;
5、当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀;
6、对空气、60℃以上热水或蒸汽等非危害介质,则应采用带板手安全阀;
7、液化槽(罐)车,应采用内置式安全阀;
8、根据介质特性选合适的安全阀材料:如含氨介质不能选用铜或含铜的安全阀;乙炔不能选用含铜70%或紫铜制的安全阀;
9、对于泄放量大的工况,应选用全启式;对于工作压力稳定,泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况,宜选用非直接起动式,如脉冲式安全阀,对于容器长度超过6m的应设置两个或两个以上安全阀;
10、工作压力Pw低的固定式容器,可采用静重式(高压锅)或杠杆重锤式安全阀,移动式设备应采用弹簧式安全阀;
11、对于介质较稠且易堵塞的,宜选用安全阀与爆破片的串联组合式的泄放装置;
12、根据安全阀公称压力大小来选择的弹簧工作压力等级。由于安全阀是在特殊行业上使用,并且起到安全保护作用的,所以在选用时,一定要严格注意选用标准。
德标安全阀性能范围:
型号 | 公称压力 | 阀体材质 | 公称通径 | 工作温度 |
35.901/902/911/912 | PN40/16 | 铸钢1.0619+N | DN20/32~DN150/250 | -10℃~+450℃ |
55.901/911 | PN40/16 | 不锈钢1.4408 | DN20/32~DN100/150 | -60℃~+400℃ |
DN | 20/32 | 25/40 | 32/50 | 40/65 | 50/80 | 65/100 | 80/125 | 100/150 | 125/200 | 150/250 |
流通孔径 | 18 | 22.5 | 29 | 36 | 45 | 58.5 | 72 | 80 | 100 | 125 |
流通面积 | 254 | 398 | 661 | 1018 | 1590 | 2688 | 4072 | 6362 | 8825 | 12266 |
重量 | 8.5 | 10 | 14 | 20 | 28 | 40 | 53 | 80 | 125 | 165 |

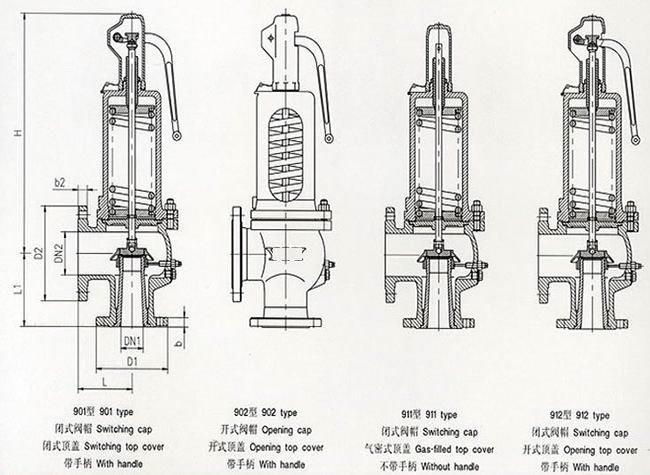

德标安全阀外形结构图:
德标安全阀连接尺寸:
901,902,911,912型安全阀 | |||||||||||
DN1×DN2 | 20×32 | 25×40 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | |
D1 | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
PN40 | 235 | 220 | 300 | ||||||||
D2 | PN16 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 |
b1 | 20 | 20 | 20 | 21 | 22 | 24 | 26 | 28 | 31 | 34 | |
b2 | 19 | 19 | 20 | 20 | 20 | 20 | 22 | 22 | 27 | 29 | |
L | 85 | 100 | 110 | 115 | 120 | 140 | 160 | 180 | 200 | 220 | |
L1 | 95 | 105 | 115 | 140 | 150 | 170 | 195 | 220 | 250 | 285 | |
H | 270 | 280 | 330 | 3950 | 435 | 545 | 610 | 690 | 845 | 890 | |
排水孔(带螺塞,不锈钢结构为特别设计) | G1/4' | G3/8' |
921,922,923,924型安全阀 | |||||||||
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
D | PN16/PN40 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220/235 |
b | 铸钢/不锈钢阀体 | 18 | 18 | 18 | 18 | 20 | 22 | 24 | 24 |
L | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | |
H | 260 | 270 | 285 | 290 | 290 | 340 | 400 | 450 |
941,942,943型安全阀 | ||||
DN | 15 | 20 | 25 | 25 |
GE | 1/2' | 3/4' | 1' | 1' |
GA | 3/4' | 1' | 11/4' | 11/2' |
b | 15 | 16 | 18 | 18 |
L | 50 | 50 | 50 | 50 |
L1 | 53 | 55 | 58 | 58 |
H | 260 | 260 | 260 | 260 |
961,962,963型安全阀 951,952,953型安全阀 | |||
DN | 15 | 20 | 25 |
GE | 1/2' | 3/4' | 1' |
GA | 1/2'1) | 1/2'2) | 1' |
b | 15 | 16 | 18 |
L | 42 | 42 | 50 |
L1 | 34 | 34 | 34 |
H(最大) | 187 | 187 | 187 |
