德标止回阀
| 法兰德标止回阀 |
 |
产品名称： | 法兰德标止回阀 | |||||
| 型号： | H41H/Y | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【法兰德标止回阀】 | |||||||
法兰德标止回阀详细介绍
法兰德标止回阀产品介绍：
法兰德标止回阀主要作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
法兰德标止回阀产品特点：
1、法兰德标止回阀为自动密封阀门，本阀依靠介质本身流动而自动开、闭阀瓣，有效防止介质倒流；
2、法兰德标止回阀阀瓣带有不锈钢弹簧装置，阀门横竖均可安装；
3、法兰德标止回阀密封面堆焊CO硬质合金，耐磨、耐腐、抗摩擦、使用寿命长；
4、法兰德标止回阀产品结构合理、密封可靠、性能优良、造型美观；
法兰德标止回阀技术参数：
公称压力 |
1.6MPa |
2.5MPa |
4.0MPa |
壳体强度 |
2.4MPa |
3.8MPa |
6.0MPa |
密封试验 |
1.8MPa |
2.8MPa |
4.4MPa |
适用温度 |
-20～350℃ |
||
适用介质 |
水、蒸汽、油品等 |
||
法兰德标止回阀零件材料：
零件名称 |
阀体、阀盖 |
启闭件 |
密封面 |
栓件 |
材质 |
GS-C25 |
2Cr13 |
2Cr13、STL |
碳钢 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti、STL |
1Cr18Ni9Ti |
|
CF3、CF8 |
SS316 |
304L、304、316L、316、STL |
1Cr18Ni9Ti |

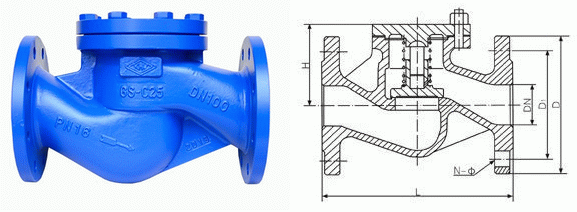

法兰德标止回阀外形结构图：
法兰德标止回阀连接尺寸：
DN |
L |
H |
Kv |
重量Kg |
||
PN16 |
PN25 |
PN40 |
||||
15 |
130 |
70 |
5.7 |
2.4 |
3.5 |
3.8 |
20 |
150 |
70 |
7.8 |
3.0 |
4.4 |
4.9 |
25 |
160 |
80 |
11.8 |
3.8 |
5.0 |
5.9 |
32 |
180 |
80 |
17.9 |
5.7 |
6.0 |
7.1 |
40 |
200 |
85 |
27.5 |
7.4 |
8.0 |
10.4 |
50 |
230 |
95 |
48.0 |
10.3 |
11.0 |
12.3 |
65 |
290 |
110 |
77.6 |
15.2 |
16.0 |
22.7 |
80 |
310 |
130 |
109.0 |
20.4 |
21.0 |
28.5 |
100 |
350 |
155 |
168.0 |
31.0 |
32.0 |
40.0 |
125 |
400 |
165 |
251.0 |
49.0 |
51.0 |
64.0 |
150 |
480 |
215 |
389.0 |
69.0 |
70.0 |
90.0 |
200 |
600 |
285 |
664.0 |
132.0 |
136.0 |
170.0 |
250 |
730 |
325 |
1017.0 |
198.0 |
218.0 |
240.0 |
300 |
850 |
365 |
1446.0 |
278.0 |
330.0 |
370.0 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰德标止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
