德标波纹管阀门
| 德标Y型波纹管截止阀 |
 |
产品名称： | 德标Y型波纹管截止阀 | |||||
| 型号： | WJ45H | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【德标Y型波纹管截止阀】 | |||||||
德标Y型波纹管截止阀详细介绍
德标Y型波纹管截止阀产品概述：
德标Y型波纹管截止阀是公司引进德国先进技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
德标Y型波纹管截止阀结构特点：
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
德标Y型波纹管截止阀设计制造：
制造标准Design standard: DIN EN 13709-2003
结构长度Face to face: DIN EN 1092-1：2002
法兰标准Flange ends: DIN EN 588-1:1995
试验标准Test ＆ lnspection: DIN EN12266 :2003
德标Y型波纹管截止阀主要零部件材质：
德标Y型波纹管截止阀外形结构：
德标Y型波纹管截止阀连接尺寸：

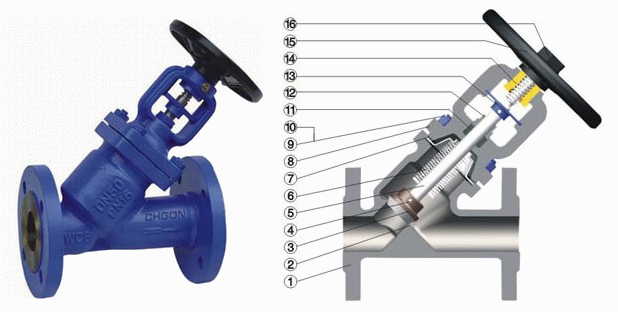

德标Y型波纹管截止阀主要零部件材质：
| 序号 | 名称 | 材质（可选） |
| 1 | 阀体 | GS-C25、GGG-40、1.4401 |
| 2 | 阀座 | 1.4301、Stellite |
| 3 | 阀瓣 | 1.4021、104401 |
| 4 | 轴销 | 1.4301、1.4401 |
| 5 | 阀杆 | 1.4021、1.4401 |
| 6 | 波纹管组件 | 1.4301、1.4401 |
| 7 | 垫片 | 柔性石墨+不锈钢 |
| 8 | 阀盖 | GS-C25、GGG-40、1.4401 |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 |
| 10 | 双头螺栓 | ASTM A193-B7、A194-B8 |
| 11 | 填料 | 柔性石墨 |
| 12 | 压套 | 1C25、1.4401 |
| 13 | 定位片 | 1C25 |
| 14 | 阀母 | 铜合金、D2、BL2 |
| 15 | 手轮 | 碳钢 |
| 16 | 并帽 | 1C45 |

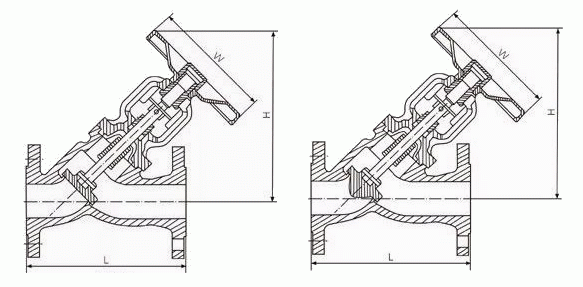

德标Y型波纹管截止阀外形结构：
德标Y型波纹管截止阀连接尺寸：
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN25 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
H |
PN16 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
PN25 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
PN40 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【德标Y型波纹管截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
