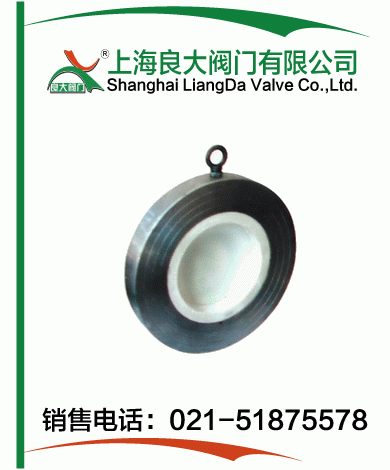

陶瓷止回阀
| 对夹式耐磨陶瓷止回阀 |
 |
产品名称： | 对夹式耐磨陶瓷止回阀 | |||||
| 型号： | H72TC | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 1.0-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢、A105N | ||||||
|
|||||||
| 您正在浏览：【对夹式耐磨陶瓷止回阀】 | |||||||
对夹式耐磨陶瓷止回阀详细介绍
对夹式耐磨陶瓷止回阀产品概述：
对夹式耐磨陶瓷止回阀广泛用于电力、石化、冶金、建材等工艺控制系统的干渣、干灰、水渣、水灰，使用温度 ≤180℃，特料颗粒直径≤50mm的输送系统中防止介质倒流装置。对夹式耐磨陶瓷止回阀工作原理：
对夹式耐磨陶瓷止回阀是防止介质倒流的自动阀门，流体从进口侧流向出口侧。止回阀的阀瓣在流体压力的作用下开启，介质倒流时靠阀瓣的自重或辅助机构自动关闭，以防止介质倒流保护设备的正常运行。该产品的阀瓣、阀座密封面的材料均采用结构陶瓷制造，提高了阀门的耐磨性与抗冲刷性，大大地延长了使用寿命。该产品在阀座上设有防止冲击的结构，以保护阀座抗冲击性。
对夹式耐磨陶瓷止回阀结构特点：
1、阀辨与阀座均采用高性能结构增韧陶瓷制造。
2、该品为手行式闸板结构。密封可靠、启闭轻便、维修方便。
3、本品具有高耐磨、耐冲刷等特点。
4、适用于水管道安装。
序号 |
名称 |
材料 |
1 |
阀体 |
铸钢、不锈钢、A105N |
2 |
阀座 |
结构陶瓷 |
3 |
阀瓣 |
WCB+结构陶瓷 |

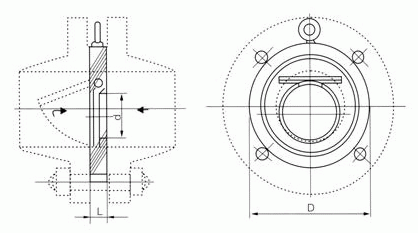

对夹式耐磨陶瓷止回阀外形结构图：
对夹式耐磨陶瓷止回阀连接尺寸：
DN |
D |
L |
D |
||||
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
200 |
140 |
29 |
43 |
271 |
275 |
286 |
293 |
250 |
188 |
29 |
43 |
275 |
331 |
343 |
355 |
300 |
216 |
38 |
50 |
330 |
386 |
403 |
420 |
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【对夹式耐磨陶瓷止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
