德标止回阀
德标法兰止回阀 |
产品名称: | 德标法兰止回阀 | ||||||
型号: | H44H/W | ||||||
口径: | DN15-500 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【德标法兰止回阀】 |
德标法兰止回阀详细介绍
德标法兰止回阀产品概述:
德标法兰止回阀的功能是用来防止管路中的介质倒流,止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭,用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀工作原理是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。德标法兰止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
德标法兰止回阀产品优点:
1、本阀为自动密封阀门,本阀依靠介质本身流动而自动开闭阀瓣,有效防止介质倒流;
2、阀瓣带有不锈钢弹簧装置,阀门横竖均可安装;
3、密封面堆焊CO硬质合金,耐磨、耐腐、抗摩擦、使用寿命长;
4、产品结构合理、密封可靠、性能优良、造型美观;
德标法兰止回阀规范标准:
1、设计和制造标准按照: DIN3356
2、结构长度按照: DIN3202
3、法兰端尺寸按照:DIN2501 DIN2547 DIN2526
4、对焊端尺寸按照:DIN3239
5、检验和测试按照: DIN3352 DIN3230

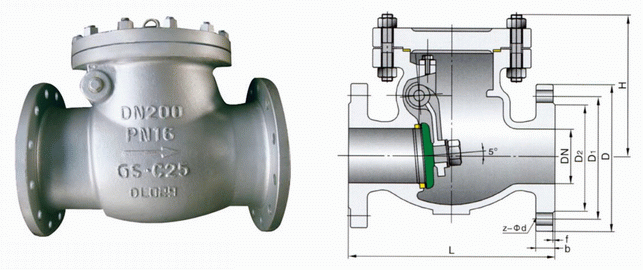

德标法兰止回阀外形结构图:德标法兰止回阀连接尺寸:
通径 DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 200 | 240 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
H | 150 | 180 | 200 | 225 | 270 | 300 | 355 | 390 | 445 | 495 | 530 | 620 | 730 | - | - | - | - |
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【德标法兰止回阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
